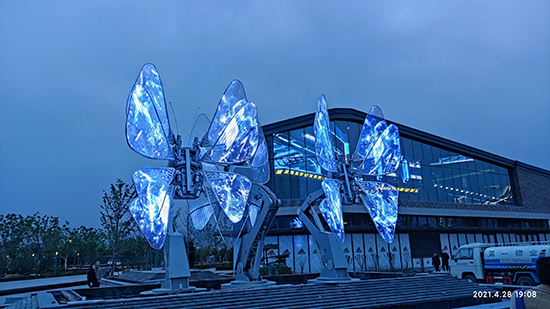

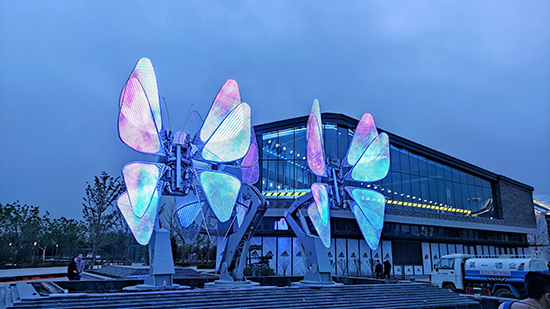

梦幻华蝶(蝴蝶屏)


梦幻华蝶(蝴蝶屏)


l  尺寸:3450*3800*(4900~7500)

l  重1.5T;功耗:30KW

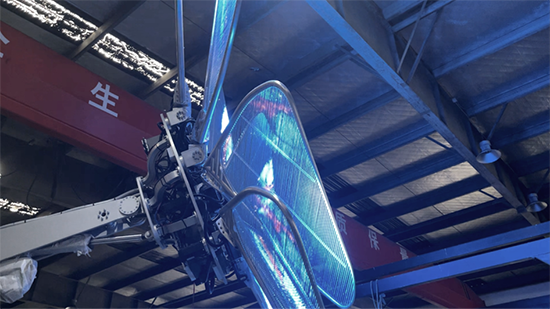

l  整体自主研发,户外使用,由底座转台、机械臂、仿真蝴蝶,3大部分组成,共20个电机联动,完成各式动作。

l  自主开发视频与运动控制一体式控制软件,操作简便,安全稳定。




产品特点:

l  1.整体可360度旋转;

l  2.支撑臂通过电缸驱动,实现蝴蝶屏在空间里运动的功能;

l  3.蝴蝶屏每个翅膀根部都有两套驱动实现翅膀整体的扇动和缩回的动作;

l  4.翅膀上定制透明屏,显示效果与翅膀的动作同步;

l  5.防雨防尘处理,满足户外使用要求。


                                                                      户外梦幻化蝶主要技术参数

产品型号

P6-12

适用场合

户外

                                                             像素参数

灯管封装为

SMD2727

像素组成

SMD1R1G1B

像素点间距(mm)

6mm

像素密度(Pixel/m2)

13888

                                                          单个翅膀面积

单个显示单元

1.2㎡

                                                          系统参数

驱动方式

静态扫描

最高亮度(cd/m²)

>5000cd/m²

水平/垂直视角

120°/120°

峰值功耗(W/m2)

< 850W/m2

平均功耗(W/m2)

< 390W/m2

亮度均匀性

> 95%

视觉刷新频率(Hz)

≥ 3840Hz

视频显示灰度级

14bit

亮度调节

256级自动或手动调整

色温

3200 K ~ 93000 K

                                                              机械运动部件

动力系统

伺服电机、运动控制器、机械臂、转台

减速系统

行星齿轮减速机

显示屏运动速度

最小速度:2°/S,最大速度:4°/S,工作温度:0°C~+45°C

运动和视频时间差

≤0.2s

设备旋转运动误差

≤0.5°

机械臂底座旋转角度

270°

机械臂底座旋转角度偏差

<2mm

运动最大半径

4m

机械臂最大荷载

500KG

显示屏运动方式

转动是受播放系统控制,和影片内容高度配合,在规定时间转动规定的角度。每个翅膀都可以独立控制,由控制系统集中控制组合成运动。

显示屏组合方式及结构

屏体为异形屏,透明LED屏安装在订制的铝合金框架中。

电机额定电压

AC220V

电机功率

机械臂≥15Kw,翅膀≥12Kw

装置重量

单体装置重量为1500KG,三个整体重量4500KG

供电

三套装置总功率为105KW,单个为35KW,线路铺设至装置底座位置预留5米

信号

采用光纤铺设至装置底座位置预留5米

机械控制

机械控制采用现场程序编辑方式存储至PLC模块中

影像控制

机械动作通过程序编辑完成存储在PLC里,影像通过视频处理器拼接的方式与PLC程序相结合,现场编辑实现

控台位置

控台位置在30米范围内设立控制台,通过远程控制,负责关闭与启动即可

防护等级

IP67
